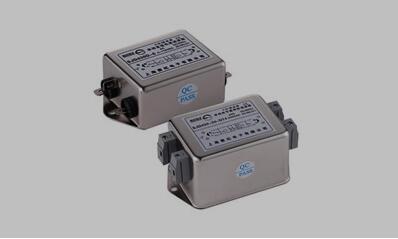

顧名思義，變頻器濾波器是一種專門針對變頻器產生諧波的特性和規律而開發的特殊濾波器。它是一種LC濾波器。逆變器輸入濾波器概述逆變器濾波器主要是由電感器，電容器和電阻器組成的無源組件。
它是一種低通濾波器，可以無阻礙地通過工頻信號，并抑制高頻電磁干擾（通?？梢詫⒏蓴_噪聲頻率抑制在50/60?1kHz）。逆變器濾波器是一種雙向可逆設備，可以防止電網上的電磁噪聲通過電源進入設備，也可以防止設備本身的電磁噪聲污染電網。
逆變器濾波器是抑制傳導干擾的有效工具。
特點：
1.逆變器濾波器是根據頻譜成分的電磁兼容性特性專門設計的，這些頻譜成分會在逆變器工作時干擾電網和其他數字電子設備。
2.安裝在電動機和變頻器之間以及電源和變頻器之間。
3.體積小，無風扇，并在最惡劣的環境中測試了高性能的材料和組件。參數1.插入損耗插入損耗是衡量變頻器濾波器電氣性能的重要參數。插入損耗是不使用濾波器時從噪聲源傳輸?shù)截?fù)載的噪聲電壓與插入濾波器時從噪聲源傳輸?shù)截?fù)載的噪聲電壓之比。插入損耗在輸入/輸出阻抗為50Ω的系統下進行測試，其結果通常表示為感興趣頻帶中的衰減曲線（以分貝為單位）。
4.泄漏電流逆變器濾波器的泄漏電流是指在250VAC/50Hz的電壓/頻率條件下，在火線和零線之間以及外殼之間流動的電流。泄漏電流的大小主要取決于逆變器濾波器中的共模電容。從插入損耗的角度來看，共模電容越大，電氣性能越好，此時的泄漏電流也越大。但從安全角度考慮，漏電流不應過大，否則將不符合安全標準的要求。特別是對于某些醫療設備，要求泄漏電流盡可能小。
因此，應根據具體設備要求確定共模電容器的容量。
